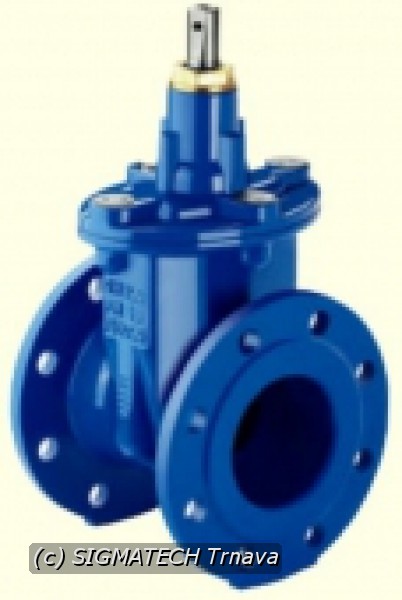

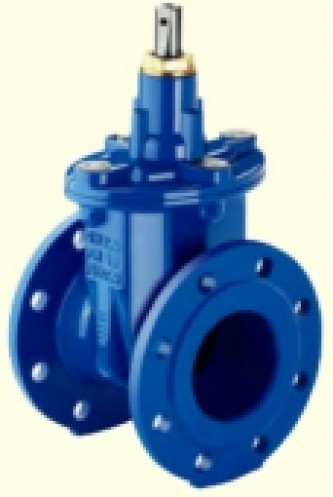

Šupátko s upchávkovou maticou / S 13 111 606 ( prevedenie F4 )

Použitie:

V základnom prevedení ako uzatvárací orgán na vodu a vzduch pri najvyššom dovolenom pracovnom pretlaku 0,6 MP a do 120 °C.

Materiál:

Teleso, veko a klin sú zo šedej liatiny 2425 /GG-25/. Vreteno je z korozivzdornej ocele. Sedlá sú z mosadze alebo korozivzdornej ocele. Utesnenie vretena "O" krúžkom do 120 °C. Tesnenie veka je z bezazbestového materiálu.

Pripojenie:

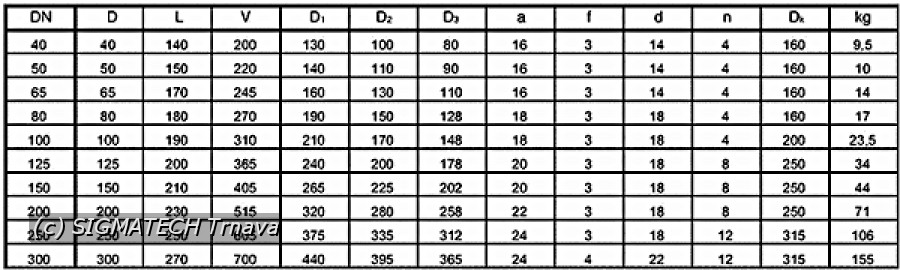

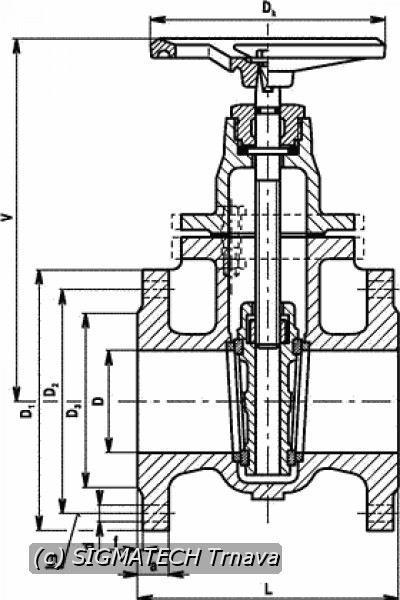

Stavebné dĺžky sú uvedené v tabuľke. Prírubové hrdlá sú podľa ČSN 13 1060 s hrubou tesniacou lištou podľa ČSN 13 1061.

Ovládanie:

Ručným kolesom.
